Tủ điện chiếu sáng là gì? Báo giá tủ điện chiếu sáng mới nhất

Tủ điện chiếu sáng đang dần trở thành vật không thể thiếu hiện nay bởi nó giúp bảo vệ và điều chỉnh hệ thống chiếu sáng hiệu quả và tối ưu. Đây là thiết bị giúp tiết kiệm điện năng, thời gian và cả công sức khi quản lý. Máy biến áp 3 pha

Cùng theo dõi bài viết để có thêm thông tin về thiết bị này ở bài viết dưới đây nhé. catalog máy biến áp

Mục lục

1. Tủ điện chiếu sáng là gì?

1.1 Khái niệm

1.2 Tủ điện chiếu sáng gồm những gì?

2. Sơ đồ nguyên lý tủ điều khiển chiếu sáng

2.1 Bản vẽ tủ điện chiếu sáng

2.2 Sơ đồ đấu nối tủ điện chiếu sáng

2.3 Đèn chiếu sáng trong tủ điện hoạt động như thế nào?

3. Top 5 tủ điện điều khiển chiếu sáng phổ biến nhất

3.1 Tủ điện chiếu sáng ngoài trời

3.2 Tủ điện chiếu sáng timer

3.3 Tủ điện chiếu sáng công nghiệp

3.4 Tủ điện chiếu sáng PLC

3.5 Tủ điều khiển tự động

4. Báo giá tủ điện điều khiển chiếu sáng

4.1 Giá tủ điện chiếu sáng ngoài trời

4.2 Giá tủ điều khiển chiếu sáng đèn đường

1. Tủ điện chiếu sáng là gì?

1.1 Khái niệm

  • Tủ điện chiếu sáng là tủ dùng để điều khiển hệ thống chiếu sáng đèn điện ở mọi khu vực. máy biến thế

  • Trong thiết bị này có chứa các thiết bị đóng cắt và điều khiển. Chuyên dùng để điều khiển hệ thống đèn chiếu sáng đường phố; chiếu sáng khu vực công cộng; chiếu sáng siêu thị… máy biến áp solar

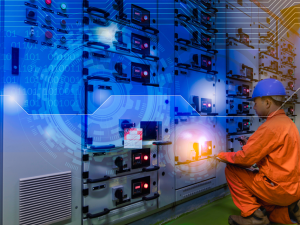

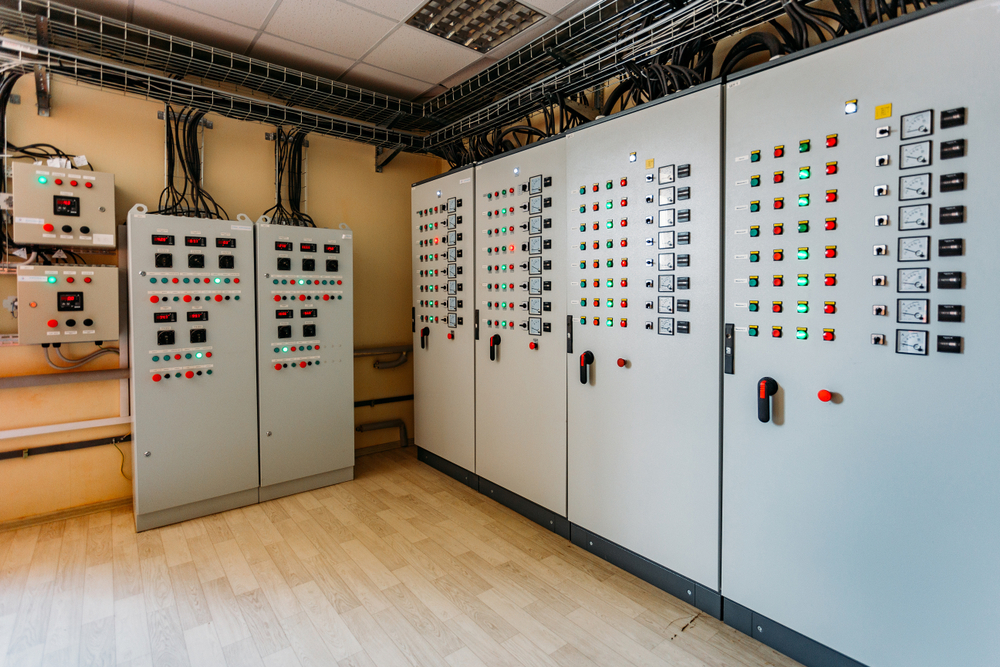

Tủ điện chiếu sáng của MBT sản xuất

1.2 Tủ điện chiếu sáng gồm những gì?

a. Vỏ tủ điện

  • Thông thường, thân vỏ được cấu tạo từ chất liệu cao cấp có khả năng chống gỉ sét; chống truyền điện; chống chịu lại các tác động từ bên ngoài môi trường. Tủ RMU

  • Bộ phận thân vỏ được ví như ngôi nhà của tất cả các bộ phận chứa linh kiện bên trong. Recloser

  • Vừa giữ vai trò bảo vệ hệ thống điều khiển vừa đảm bảo an toàn cho người dùng.

b. Thiết bị đóng ngắt MCCB

  • Đây là bộ phận có vai trò đóng ngắn mạch tổng, bảo vệ các linh kiện khác. máy biến áp một pha

LCP lighting control panel using contactor and relay

c. Timer

  • Là bộ điều khiển thời gian để setup thời gian bật tắt các thiết bị.

d. Thanh cái đồng

  • Có vai trò kết nối các thiết bị điện với nhau tạo thành hệ thống chiếu sáng hoàn chỉnh.

d. Đèn LED trong tủ điện

  • Đây là loại đèn chuyên dùng chiếu sáng trong tủ điện có công tắc bật/ tắt.

  • Ứng dụng cho nhiều loại tủ điện khác nhau: tủ điện ngoài trời, tủ điện công nghiệp. trạm biến áp hợp bộ

  • Đèn led chiếu sáng tủ điện giúp việc điều khiển hoạt động; sửa chữa hệ thống điện trong tủ diễn ra thuận tiện, nhanh chóng hơn.

2. Sơ đồ nguyên lý tủ điều khiển chiếu sáng

2.1 Bản vẽ tủ điện chiếu sáng

  • Mỗi loại tủ sẽ được thiết lập chế độ điều khiển điện khác nhau. Tuy nhiên, về cơ bản đều chứa các bộ phận như bản vẽ dưới đây.

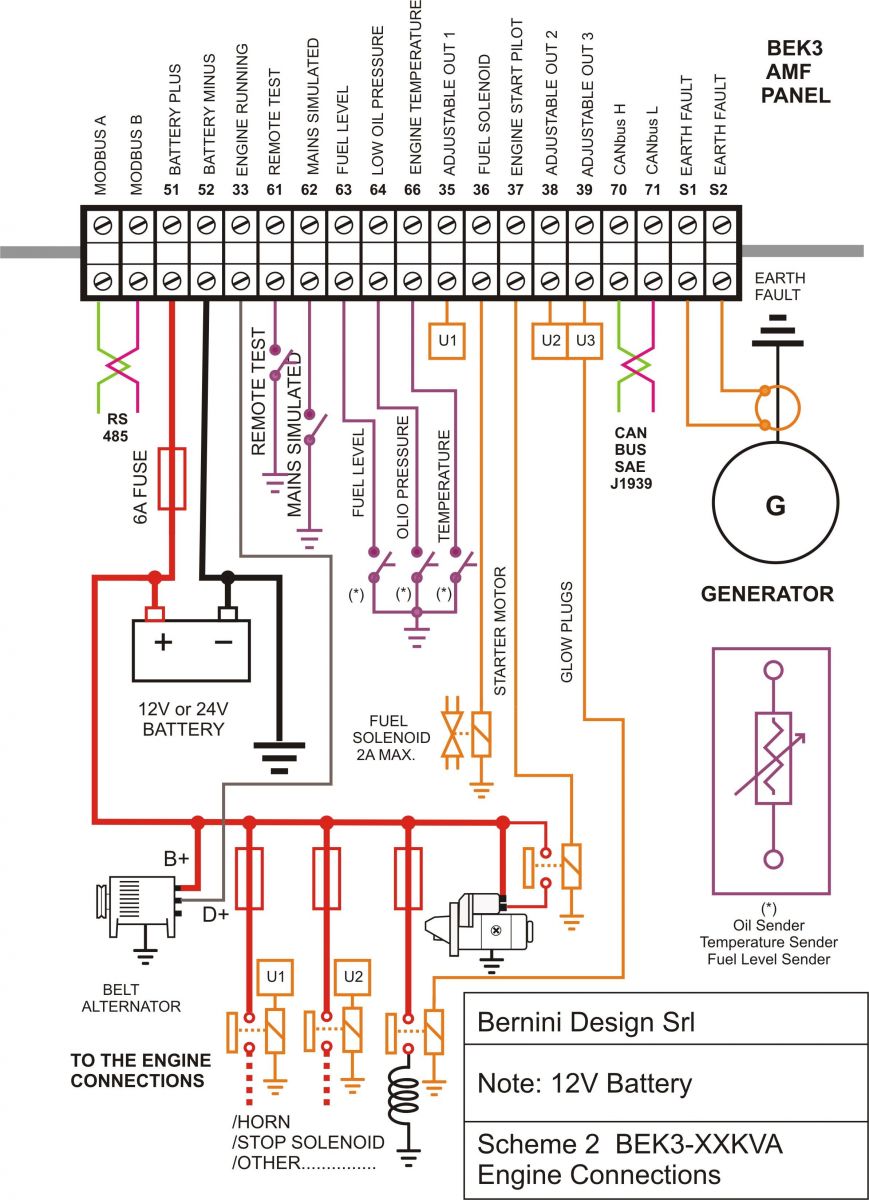

Sơ đồ nguyên lý tủ điện điều khiển chiếu sáng

2.2 Sơ đồ đấu nối tủ điện chiếu sáng

  • Để đấu nối được hệ thống điều khiển điện chiếu sáng cần có chuyên môn kỹ thuật về điện.
  • Đồng thời, phải đấu nối đúng bản vẽ đã thiết kế nhằm bảo đảm sự an toàn cho người lắp và người dùng về sau.

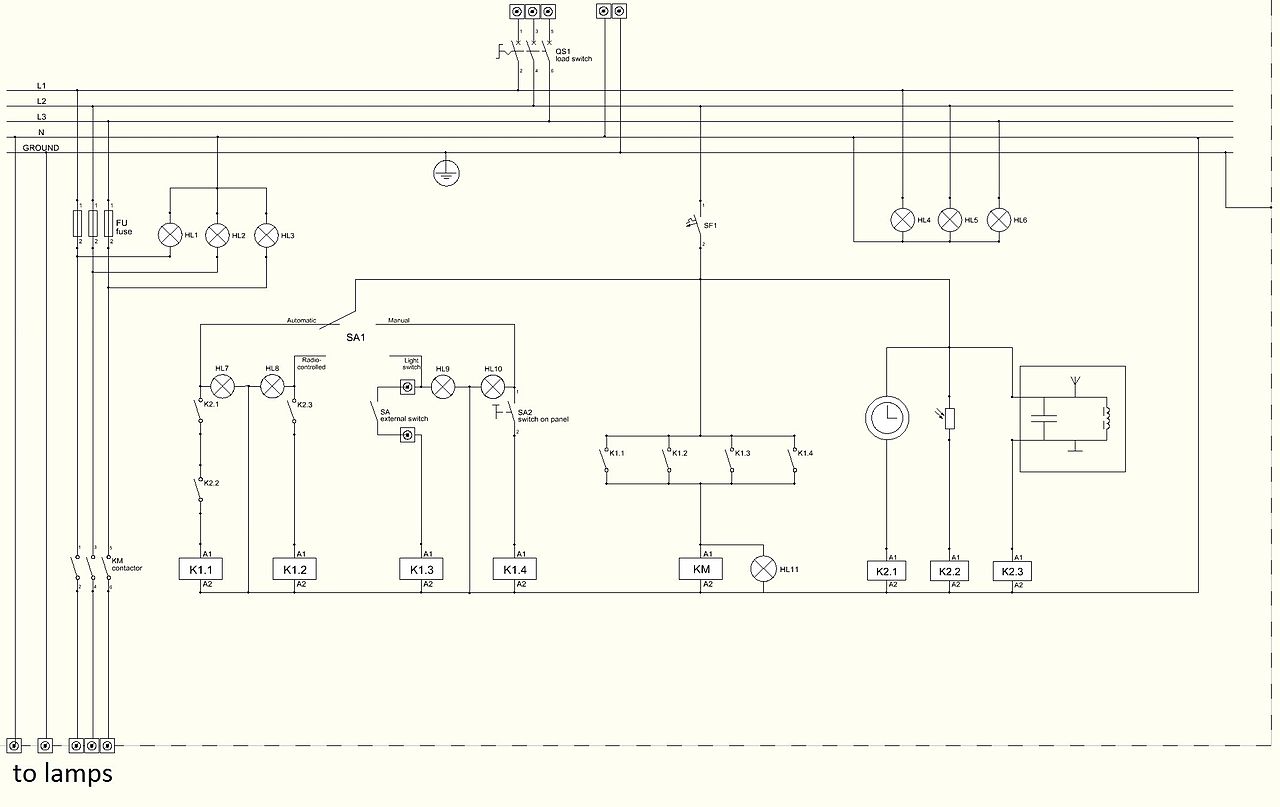

Tham khảo cách đấu nối tủ điều khiển chiếu sáng MBT

2.3 Đèn chiếu sáng trong tủ điện hoạt động như thế nào?

  • Hệ thống thiết bị chiếu sáng hoạt động được điều khiển đóng cắt tự động bởi rơ le thời gian lắp đặt bên trong của tủ điện. Mỗi tủ sẽ được thiết lập chế độ hoạt động sao cho phù hợp với các thiết bị chiếu sáng đã được kết nối.

  • Chế độ ban ngày thiết lập chế độ tự động tắt 100% các bóng đèn.

  • Chế độ buổi tối khoảng thời gian từ 18h-22h, hệ thống sẽ tự động bật 100% các bóng đèn.

  • Chế độ đêm khuya từ 22h-6h bật ⅓ số bóng để tránh lãng phí điện năng, giảm hóa đơn điện hàng tháng.

  • Khi bật đèn phải giữ điện áp ổn định ở 220V trong suốt quá trình hoạt động của tủ điều khiển.

3. Top 5 tủ điện điều khiển chiếu sáng phổ biến nhất

3.1 Tủ điện chiếu sáng ngoài trời

a. Thông số kỹ thuật

Điện áp định mức

1 pha 220VAC, 3 pha 380VAC

Dòng định mức

10A ÷ 630A

Kích thước tủ

1200 x 700 x 500mm

Cấp bảo vệ

IP54 (tủ điện ngoài trời ) / IP42 (tủ điện trong nhà)

Tiêu chuẩn lắp ráp

IEC 60439-1

b. Đặc điểm cấu tạo

  • Tủ ngoài trời sản xuất dưới dạng mái che, kính tủ lắp đặt ngoài trời chịu được nắng mưa do thời tiết, chịu được các va đập nhẹ.

  • Cấu tạo từ chất liệu: Thép cán nguội, thép cán nóng, tráng kẽm, Inox, dày 2-3mm.

  • Tủ điện có 2 lớp cửa.

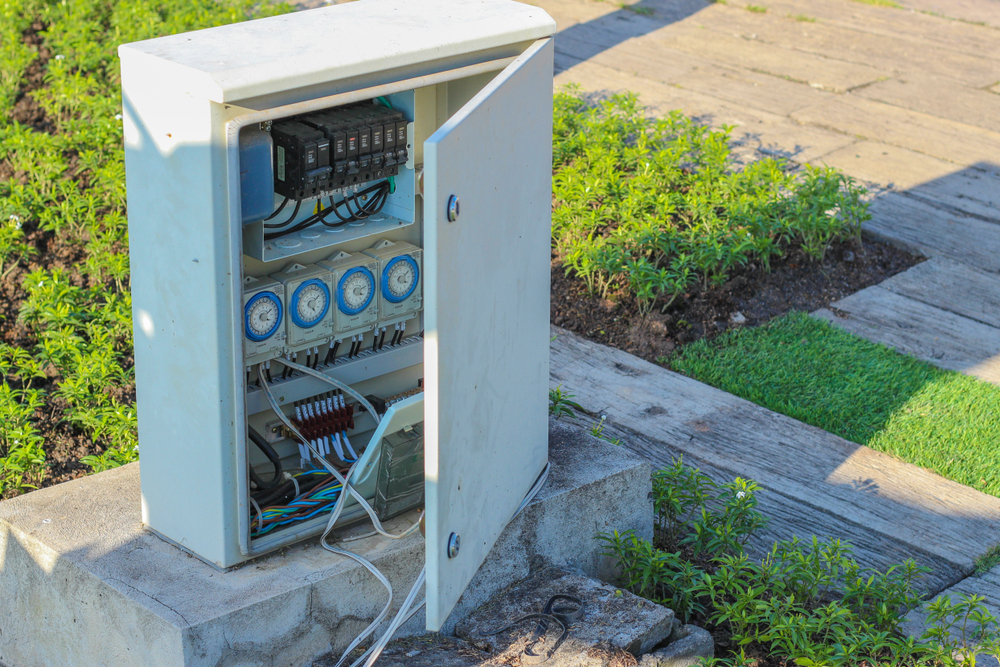

Tủ điện điều khiển chiếu sáng ngoài trời của MBT

c. Ứng dụng tủ điện chiếu sáng ngoài trời

  • Thiết bị này thường được dùng để điều khiển hệ thống chiếu sáng lớn như các nơi công cộng, đường phố; các khu công nghiệp, khu chế xuất; khu đô thị, nhà máy; sân vận động …

  • Sử dụng được ở điều kiện thời tiết khắc nghiệt ngoài trời không cần đến tấm bảo vệ.

3.2 Tủ điện chiếu sáng timer

a. Thông số kỹ thuật

Điện áp định mức

1 pha 220VAC, 3 pha 380VAC

Dòng định mức

10A ÷ 630A

Kích thước tủ

1000 x 700 x 350mm

Cấp bảo vệ

IP54 (tủ ngoài trời ) / IP42 (tủ trong nhà)

Tiêu chuẩn lắp ráp

IEC 60439-1

b. Đặc điểm cấu tạo

  • Tủ điện Timer là hoạt động một cách đơn giản với mức chi phí đầu tư thấp.

  • Đặc biệt có thêm chức năng giám sát và điều khiển từ xa.

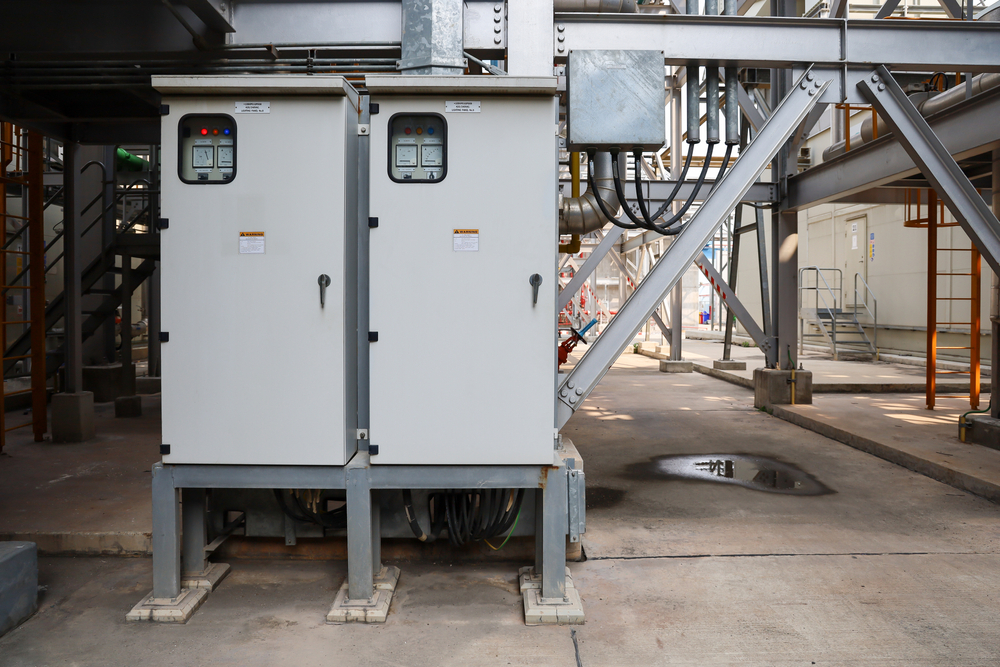

Tủ điện điều khiển chiếu sang Timer của MBT

c. Ứng dụng

  • Tủ Timer dùng trong các trường hợp để đặt thời gian bật hoặc tắt bóng đèn.

  • Dùng cho các công trình chiếu sáng sân vườn hay chiếu sáng ngoài trời (tủ điều khiển đèn đường).

3.3 Tủ điện chiếu sáng công nghiệp

a. Thông số kỹ thuật

Điện áp định mức

1 pha 220VAC, 3 pha 380VAC

Dòng định mức

200A ÷ 2500A

Cấp bảo vệ

IP43 – IP55

Tiêu chuẩn lắp ráp

IEC 60649 , IEC 62271, IEC 60265-1 , IEC 60255

b. Đặc điểm cấu tạo

  • Có chế độ điều khiển tự động bằng rơ le hoặc bằng tay.

  • Có thể cài đặt chế độ hoạt động từ trạm điều khiển trung tâm vào ngày cả đêm.

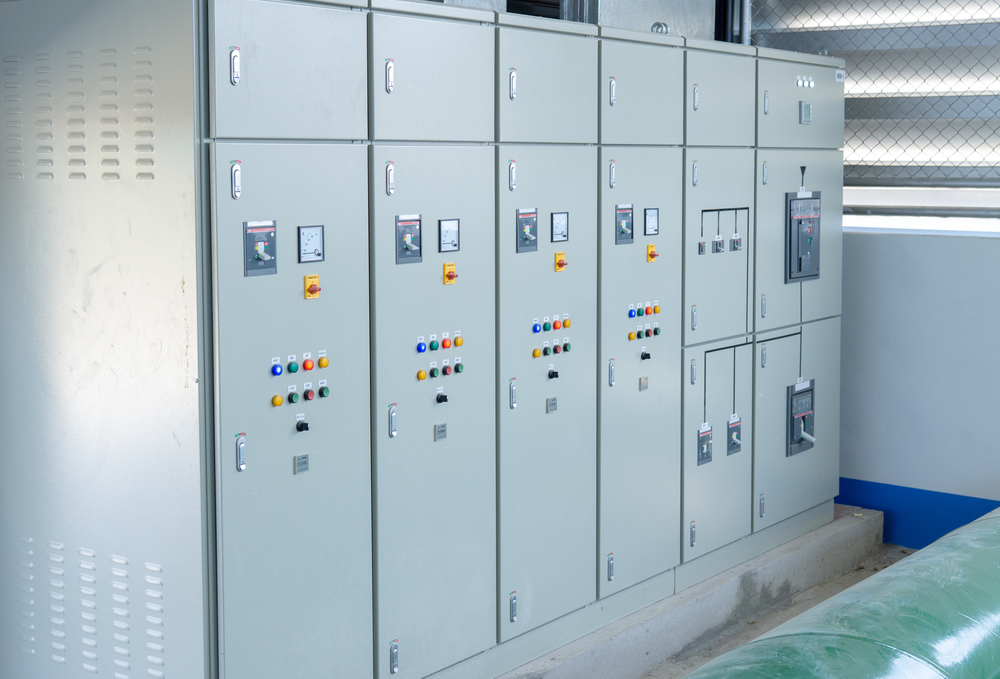

Tủ điện điều khiển chiếu sáng công nghiệp MBT

c. Ứng dụng tủ điện chiếu sáng công nghiệp

  • Tủ công nghiệp thường lắp đặt cho hệ thống đèn đường, lắp đặt ở các trạm biến áp, các khu vực công cộng như công viên, khu vui chơi, cũng như các tòa nhà, khu chung cư, đèn chiếu sáng đô thị, đèn trang trí cầu…

  • Đây là loại thiết bị quan trong trong hệ thống điều khiển đèn led công nghiệp.

3.4 Tủ điện chiếu sáng PLC

a. Thông số kỹ thuật

Điện áp định mức

1 pha 220VAC, 3 pha 380VAC

Dòng định mức

10A ÷ 630A

Kích thước tủ

1000 x 700 x 350mm

Cấp bảo vệ

IP54 (tủ điện ngoài trời ) / IP42 (tủ điện trong nhà)

Tiêu chuẩn lắp ráp

IEC 60439-1

b. Đặc điểm chiếu sáng tủ điều khiển thiết bị chiếu sáng PLC

  • Có 2 chế độ hoạt động: tự động và bằng tay.

  • Cài đặt thông số hoạt động thông qua phím chức năng

  • Cài đặt chế độ hoạt động linh hoạt theo thời gian và công suất của đèn.

  • Có thể tự động thay đổi chế độ sáng theo mùa.

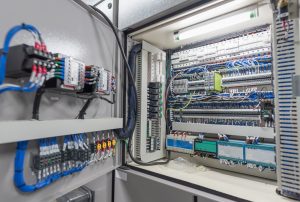

Tủ điều khiển thiết bị chiếu sáng PLC của MBT

c. Ứng dụng

  • Tủ điều khiển PLC thường được dùng trong trường hợp để đặt thời gian bật hoặc tắt bóng đèn, sử dụng cho các công trình chiếu sáng sân vườn hay chiếu sáng công cộng (tủ điện chiếu sáng đèn đường).

3.5 Tủ điều khiển tự động

a. Thông số kỹ thuật

Điện áp vào/ra

220-240V AC/50Hz

Dòng định mức

65A – 80A

Kích thước tủ điều khiển chiếu sáng

1200 x 700 x 500mm

Cấp bảo vệ

IP54 (tủ điện ngoài trời ) / IP42 (tủ điện trong nhà)

Tiêu chuẩn lắp ráp

IEC-60947 (hoặc tương đương)

b. Đặc điểm cấu tạo

  • Có 2 chế độ làm việc là chế độ điều khiển tự động và điều khiển bằng tay.

  • Vỏ tủ làm bằng tôn tấm chiều dày lớn hơn 1mm, hàn khung trên giá

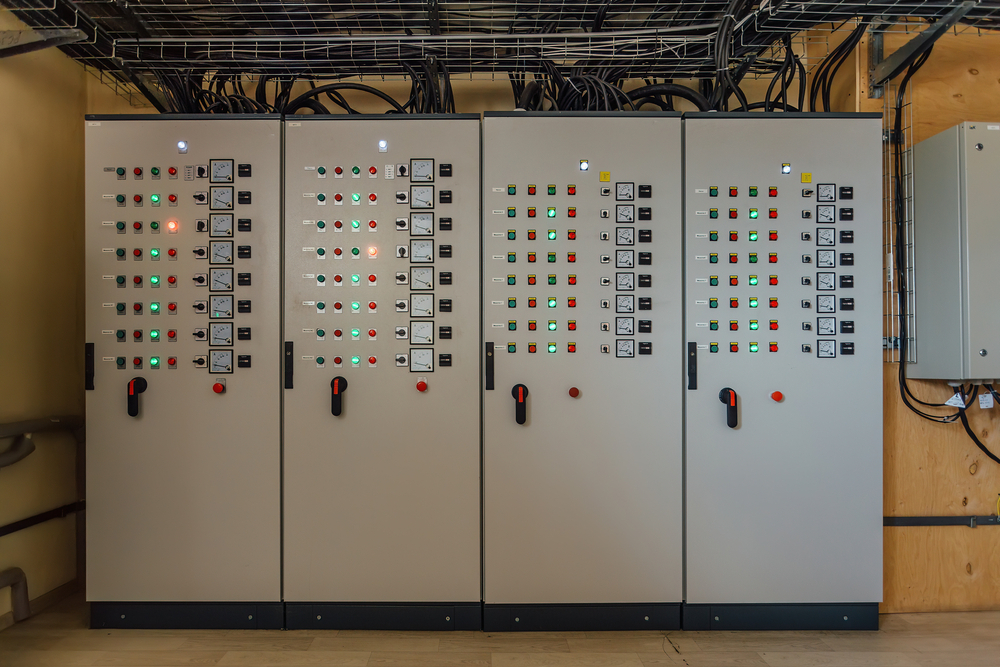

Tủ điều khiển chiếu sáng tự động của MBT

c. Ứng dụng

  • Tủ điều khiển tự động được dùng để chiếu sáng các khu vực công cộng, các khu vực ngoài trời: vườn hoa, công viên, nhà máy…,

  • Ngoài ra, thiết bị này còn dùng cho các công trình cần nguồn điện năng chiếu sáng lớn.

4. Báo giá tủ điện điều khiển chiếu sáng

4.1 Giá tủ điện chiếu sáng ngoài trời

  • Tham khảo một số tủ ngoài trời được ưa chuộng hiện nay:

Loại tủ

Báo giá 1 chiếc (đồng)

Tủ điện lắp sẵn 15kw

2.699.000đ

Tủ điều khiển quạt Bơm

4.700.000đ

Tủ điều khiển chiếu sáng

4.500.000đ

Tủ điều khiển chiếu sáng ngoài trời

18.000.000 – 30.000.000đ

Tủ điều khiển hệ thống điện chiếu sáng công nghiệp

15.00.000 – 25.000.000 đ

Tủ điều khiển chiếu sáng trong nhà

8.000.000 – 16.000.000đ

4.2 Giá tủ điều khiển chiếu sáng đèn đường

Loại tủ

Giá 1 tủ (đồng)

Tủ TMT điều khiển chiếu sáng đường phố

18.800.000

Tủ tôn điều khiển đèn đường Rạng Đông

20.450.000

  • Các bảng báo giá trên chỉ là mức giá tham khảo ở thời điểm hiện tại. Giá bán tủ điều khiển có trên thị trường có thể thay đổi theo thời giá.

  • Tùy vào loại tủ, giá cũng có sự chênh lệch giữa các đơn vị. Do đó, để nhận được báo giá chính xác chi tiết tại thời điểm đặt hàng hãy yêu cầu báo giá từ đơn vị bán.

Trên đây là những thông tin chi tiết về tủ điện chiếu sáng – thiết bị không thể thiếu trong chiếu sáng. Trước khi mua và sử dụng, cần cân nhắc kỹ lưỡng về loại tủ, đơn vị bán tủ và mục đích sử dụng. Từ đó, sẽ lựa chọn được loại tủ phù hợp nhất đảm bảo an toàn cho hệ thống điện và người dùng. máy biến áp khô
