Quy trình sản xuất máy biến áp thủy điện tại MBT



Máy biến áp thủy điện là một trong những thiết bị điện được sử dụng tại các công trình thủy điện của Việt Nam hiện nay.



Máy biến áp thủy điện MBT chuyên dùng cho các trạm trung gian nhà máy thủy điện vừa và nhỏ và thường dùng quá tải theo mùa. Mùa mưa lũ nhiều nước để khai thác tối đa công suất, thường dùng quá tải từ 130% - 150% để máy biến áp chịu được quá tải lâu dài 3-4 tháng mà máy vẫn không nóng quá nhiệt độ cho phép.



Hãy cùng chúng tôi tìm hiểu quy trình sản xuất máy biến áp thủy điện tại MBT nhé!



1. Cắt tôn

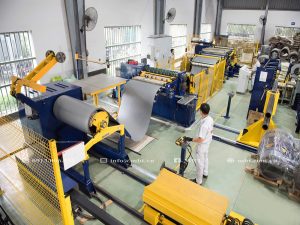

Máy cắt tôn Bollina

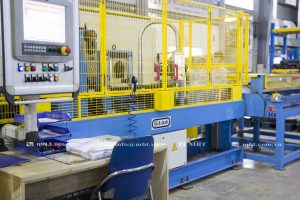

Máy cắt lá thép L.a.e



2. Chế tạo cuộn dây biến áp

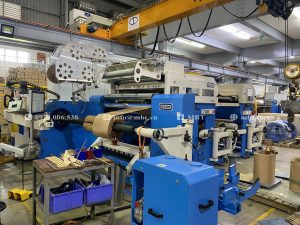

Máy quấn hạ thế 2 foil L.a.e



Cuộn hạ thế: Các máy biến áp có cuộn dây hạ thế được làm bằng đồng lá nhằm làm giảm tổn thất ngắn mạch và triệt tiêu lực dọc trục và đảm bảo an toàn cho máy biến áp trong quá trình ngắn mạch.

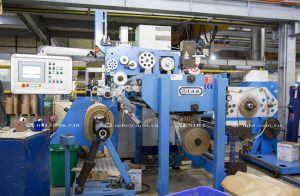

Máy quấn cao thế L.a.e



Cuộn cao thế: được quấn theo lớp, được phân bố đều điện áp khi có quá áp hoặc xét gây ra. Các lớp cách điện bằng một loại giấy đặc biệt có độ bền cơ cao, khả năng chịu nhiệt và độ cách điện cao. Ngoài ra, còn có lớp keo kết dính giữa các vòng dây để chống rung và lực dọc trục trong quá trình máy biến áp làm việc và ngắn mạch.



3. Lắp ráp ruột máy

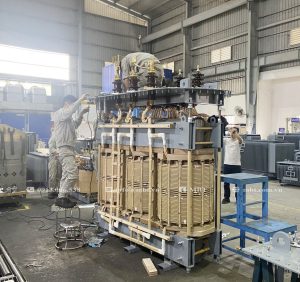

Lắp ráp ruột máy biến áp



Quá trình lắp ráp ruột máy biến áp được thực hiện theo dây chuyền và được kiểm tra trên từng công đoạn. Lõi thép sau khi được được đặt trên bệ lắp thì lắp các cuộn dây vào trụ. Sau khi kiểm tra các phần cách điện và định tâm thì lắp xà trên bằng kẹp bu lông.



Các đầu dây ra điều chỉnh và được bọc bằng giấy cách điện đặc biệt, có tấm giấy định vị và phân cách các đầu dây để tránh nhầm lẫn. Các đầu dây hạ thế được kẹp chặt bằng các bu lông với cọc đấu nối hoặc ty sứ.



4. Sấy

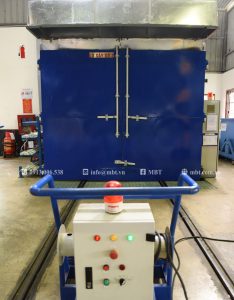

Lò sấy chân không



5. Lắp ráp hoàn thiện

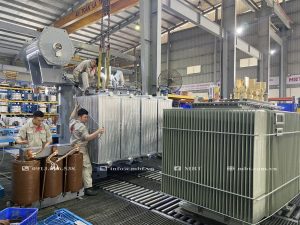

Lắp ráp cánh tản nhiệt



6. Bơm dầu

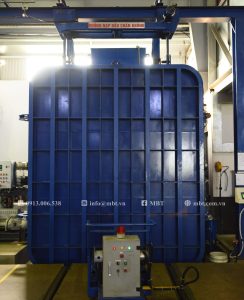

Buồng nạp dầu chân không



7. Thử nghiệm

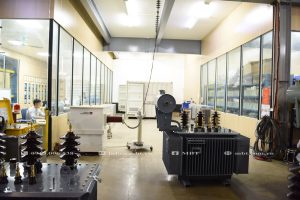

Phòng thử nghiệm độc lập đạt tiêu chuẩn VILAS 1113 - ISO 17025 2017



8. Máy biến áp thủy điện MBT

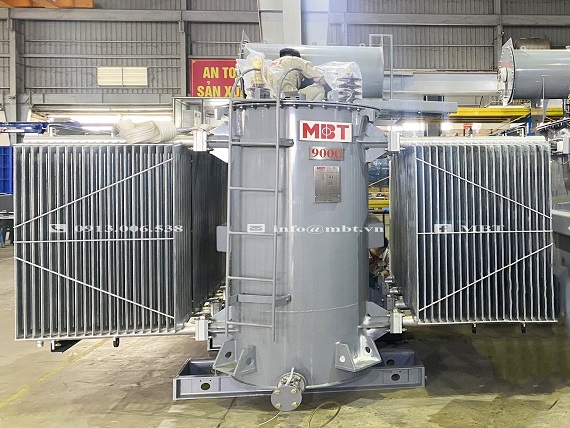

Máy biến áp thủy điện MBT 9000kvA - 6,3/22kV, Tổ đấu dây: YNd11, Kiểu hở, sứ thường
