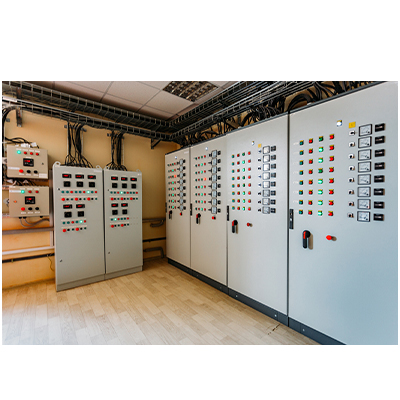

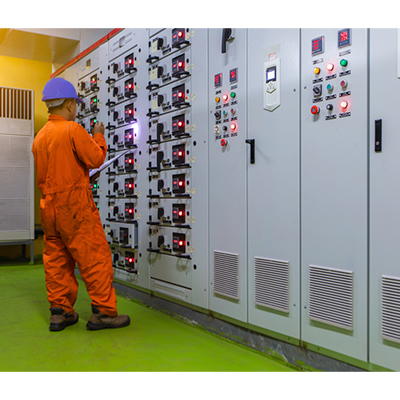

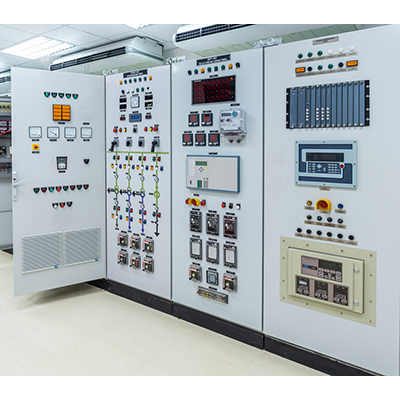

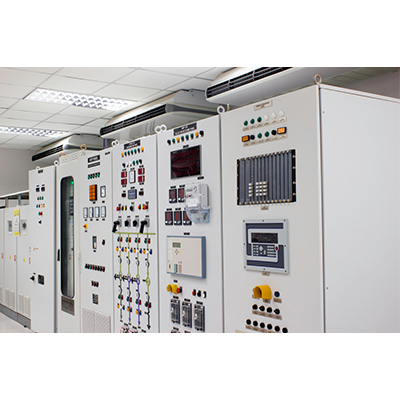

Giới thiệu tủ chuyển nguồn ATS

1. Đặc điểm của tủ chuyển nguồn ATS

• Tủ ATS là hệ thống chuyển đổi nguồn tự động có tác dụng khi điện lưới mất thì máy phát tự khởi động và đóng điện máy phát cho phụ tải. Khi điện lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.
• Ngoài ra, tủ chuyển đổi nguồn tự động ATS có chức năng bảo vệ khi điện lưới bị sự cố như: mất pha, mất trung tính, thấp áp (tùy chỉnh) thời gian chuyển đổi có thể điều chỉnh.
• Bảo vệ máy phát, do có thời gian trễ giữa việc cắt MC máy phát và đóng MC điện lưới nên máy phát được bảo vệ an toàn.
• Bảo vệ phụ tải, do nguồn điện lưới được kiểm tra, nếu đảm bảo mới đóng điện lưới cho tải.
• Tự động gửi tín hiệu khởi động máy khi: điện lưới mất hoàn toàn, mất pha hoặc điện áp thấp hơn giá trị cho phép.
• Thời gian chuyển đổi sang nguồn máy phát tùy chọn, nhưng >5s, để đảm bảo điện máy đã phát ổn định, thông thường từ 5 -30s.
• Khi điện lưới phục hồi, bộ ATS chuyển phụ tải sang nguồn lưới. Máy tự động tắt sau khi chạy làm mát 1-2 phút.
• Có khả năng vận hành tự động hoặc bằng tay.
• Điều chỉnh được các khoảng thời gian chuyển mạch.

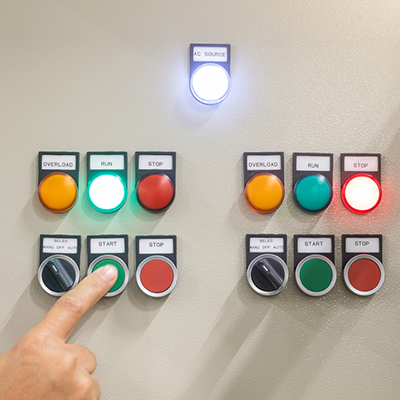

• Có hệ thống đèn chỉ thị.

2. Thông số kỹ thuật

• Tiêu chuẩn IEC 60439 -1
• Điện áp cách điện: 1000vAC
• Điện áp hoạt động: 690vAC
• Điện áp xung: 12kV
• Tần số: 50Hz
• Dòng điện định mức: lên đến 1600A
• Mức độ bảo vệ: IP4X, IP5X
• Vật liệu: Thép tấm 1.5 - 2.5mm
• Bề mặt bảo vệ: Sơn tĩnh điện
• Màu tiêu chuẩn: RAL
